После увлекательного процесса создания эскиза медали Победы в карандаше ребята приступили к работе на компьютерах. Современное оборудование требует знания графических программ, объемного моделирования и программирования. Поэтому важным этапом на пути создания металлической медали на станке с ЧПУ было подготовка необходимых файлов для загрузки.
Для того, чтобы создать объемную модель в программе Компас 3D, ребята нашли подходящие визуальные образы в интернете, сформировали графический объект с заданными параметрами (диаметр медали, ее толщина, цвет), попробовали сделать надписи и наложить найденные изображения на объект. По очереди создавали элементы: основу (круг Ø50 мм, толщина 3 мм), символы (звезда, лента, надписи — через текст → преобразование в кривые → выдавливание), следили за соблюдением технологичности: ширина линий ≥2 мм, нет «плавающих» элементов, сохраняли и экспортировали файл модели: `medal_pobeda_80.m3d`, делали экспорт 2D-геометрии: `medal_pobeda_80.dxf` (для Sprut-CAM). Получили результат - готовую 3D-модель и DXF-файл единой медали
Было трудно, потому что текст приходилось корректировать с учетом изгиба, учитывать отступы от края, пропорцию букв, цифр и изображения. Но кропотливая работа, помощь наставников – преподавателей-инженеров и педагогов из педуниверситета, дали свой результат. Модели медалей обрели тот формат, который позволил быстрее справиться с задачей написания управляющей программы для станка с ЧПУ.
Одно из самых сложных, но интересных занятий – работа в CAM системе Sprut CAM.
Инженер-преподаватель продемонстрировал возможности Sprut-CAM, как осуществлять импорт DXF-файла, какое назначение у операций: контур – вырезание внешнего диаметра (Ø50 мм), гравировка, карман – обработка рельефа фрезой Ø2 мм.
Как производить настройку параметров для латуни: глубина реза – 0.1 мм за проход, подача – 350 мм/мин, обороты – 9000 об/мин.

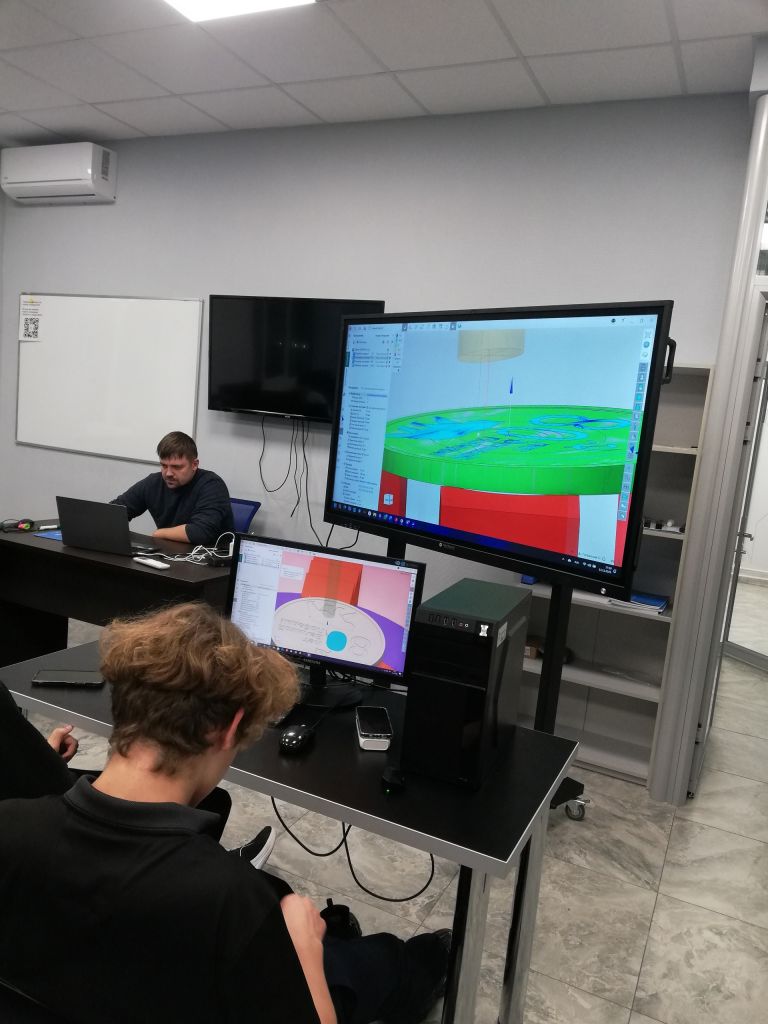

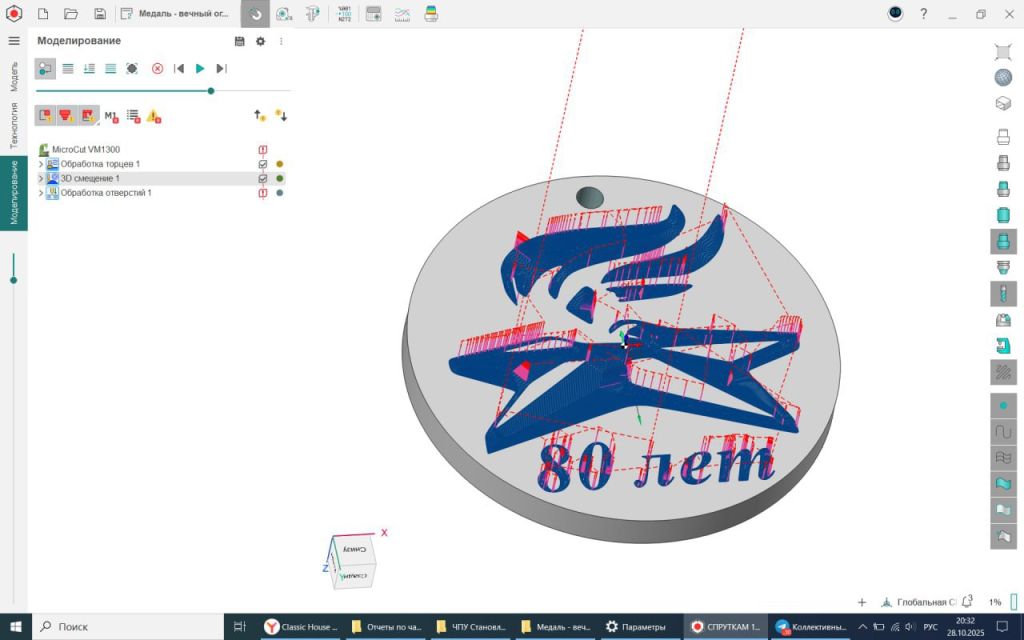

Очень интересно было наблюдать запуск симуляции в Sprut –Симуляторе, проверять с инженером-преподавателем геометрию, выбирать инструмент, наблюдать за генерацией G-кода.
Интересно было обсуждать «Как станок поймёт, что резать?»
В завершении занятия -финальная проверка управляющей программы и сохранение файла: `medal_pobeda_80.nc`
Все готово для работы с металлической заготовкой на станке с ЧПУ.
Заключительное занятие промышленной мастерской не за горами.
